Готовая продукция

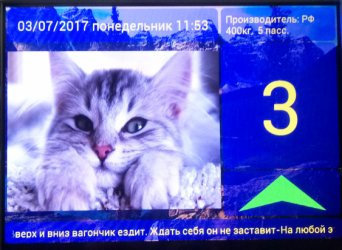

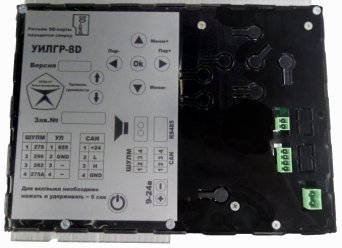

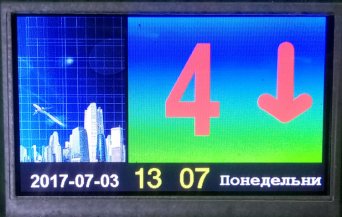

УКАЗАТЕЛЬ ИНТЕГРИРОВАННЫЙ ЛИФТОВОЙ ГРАФИЧЕСКИЙ С РЕЧЕВЫМ ВИДЕОИНФОРМАТОРОМ УИЛГР-8D (8")

Указатель интегрированный лифтовой графический с речевым информатором КЕУЛ.687254.002 (УИЛГР-8D), далее по тексту «устройство (УИЛГР-8D)», предназначен для визуального и речевого информирования пассажиров в кабине лифта.

Устройство (УИЛГР-8D) предназначено для установки в кабине лифта и связано со станцией по последовательному каналу.

При наличии протоколов обмена указатель может использоваться с любым другим шкафом управления.

УИЛГР-8D.doc

Размер файла: 355.00 кб

Скачать

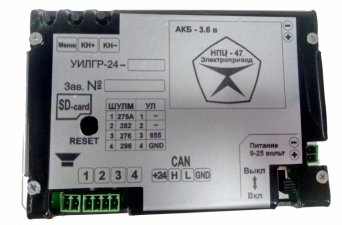

УКАЗАТЕЛЬ ИНТЕГРИРОВАННЫЙ ЛИФТОВОЙ ГРАФИЧЕСКИЙ С РЕЧЕВЫМ ИНФОРМАТОРОМ (УИЛГР) 4.3"

КЕУЛ.687254.001

Указатель интегрированный лифтовой графический с речевым информатором, далее по тексту указатель (УИЛГР), предназначен для визуального и речевого информирования пассажиров в кабине лифта.

Устройство (УИЛГР) предназначено для установки в кабине лифта или на этажной площадке и со станцией связан по последовательному каналу CAN или матричным цепям ШУЛМ, УЛ.

описание УИЛГР-43.doc

Размер файла: 279.00 кб

Скачать

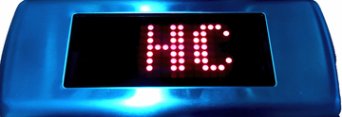

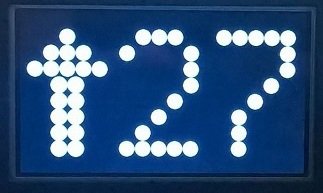

УКАЗАТЕЛЬ ЛИФТОВОЙ МАТРИЧНЫЙ (ПО ПОСЛЕДОВАТЕЛЬНОМУ КАНАЛУ)

КЕУЛ.687253.001

Указатель лифтовой матричный предназначен для отображения местоположения кабины лифта и направления движения.

Устанавливается на портале этажной площадки и/или в приказном модуле в кабине лифта в виде отдельной платы и имеет последовательные интерфейсы ШУЛМ, УЛ.

описание УЛМ.doc

Размер файла: 561.50 кб

Скачать

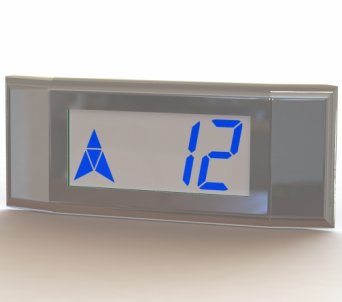

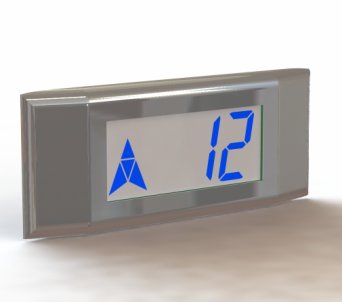

УКАЗАТЕЛЬ ЛИФТОВОЙ СЕГМЕНТНЫЙ (УЛС)

КЕУЛ.687253.001

описание УЛС.doc

Размер файла: 81.50 кб

Скачать

Указатель направления графический (УНГ) для бюджетных лифтов

Указатель предназначен для отображения местоположения и направления движения кабины лифта; Имеет в своем составе TFT-дисплей 2.4”.

 Устанавливается в кнопочные посты этажных площадок в виде отдельной платы или в сборе с одной или двумя кнопками вызова, а так же может устанавливаться в приказном посте кабины лифта.

Подключение к станции управления происходит посредством последовательных интерфейсов CAN, ШУЛМ, УЛ.



Описание УНГ.doc

Размер файла: 235.00 кб

Скачать

ПЛАТА ТОРМОЗА (ПТ-1) ДЛЯ ШКАФА ШУЛМ 469155.190

ЕИЛА.758727.896

Плата тормоза ПТ-1применяется для тех исполнений шкафов ШУЛМ, которые управляют тормозными электромагнитами, требующими форсировки и регулировки тока удержания (ЭТЛ 1, ЭМС 201 и т. д.).

Плата представляет собой трехфазный тиристорный выпрямитель; в режиме форсировки в течение 1 сек выдает напряжение 230 В, а в режиме удержания — напряжение, регулируемое от 50 до 160 В.

В плате ПТ-1 предусмотрен переключатель для работы с тормозными электромагнитами, не требующими форсировки и регулировки тока удержания (например, применяемыми на лебедках ОТIS).

Выдаваемое напряжение при этом равно 230 В.

Размер платы 140х130 мм.

Комплектность:

Плата тормоза (ПТ-1) для шкафа ШУЛМ 469155.190ЕИЛА.758727.896 -- 1 шт.

Гарантия изготовителя:

Гарантийный срок эксплуатации - 1 год со дня выпуска;

Изготовитель гарантирует безвозмездный ремонт в течение вышеуказанного срока, при соблюдении потребителем условий эксплуатации, транспортирования и хранения;

При нарушении условий эксплуатации, транспортирования и хранения, а также при механических повреждениях, претензии к его качеству работы не принимаются.

Плата тормоза (ПТ2) для шкафа ШУЛМ 499155.190-4 узкая

ЕИЛА.758727.896-4

Плата тормоза ПТ-2 применяется для тех исполнений шкафов ШУЛМ , которые управляют тормозными электромагнитами не требующими форсировки и регулировки тока удержания (например, применяемыми на лебедках ОТIS);

Выдаваемое напряжение при этом равно 200 В;

Плата представляет собой двухполупериодную мостовую схему;

✓ Размер платы 130х40 мм.

Комплектность:

Плата тормоза (ПТ2) для шкафа ШУЛМ 499155.190-4 узкаяЕИЛА.758727.896-4 -- 1 шт.

Гарантия изготовителя:

Гарантийный срок эксплуатации - 1 год со дня выпуска;

Изготовитель гарантирует безвозмездный ремонт в течение вышеуказанного срока, при соблюдении потребителем условий эксплуатации, транспортирования и хранения;

При нарушении условий эксплуатации, транспортирования и хранения, а также при механических повреждениях, претензии к его качеству работы не принимаются.

ПЛАТА ЗАЩИТЫ МАТРИЦЫ ПИТАНИЯ

ЕИЛА.687282.953-01

Плата защиты, матрицы и питания (ПЗМП) предназначена для работы в составе шкафов управления ШУЛМ.

Плата выполняет следующие функции:

Формирование стабилизированных напряжений +12В, +24В для питания цепей управления шкафа ШУЛМ и внешнего импульсного датчика;

Формирование выпрямленного напряжения +110В для цепей безопасности и охраны шахты;

Резистивный контроль цепей охраны шахты;

 Обеспечение диодной развязки матричных контактов и электронных ключей шкафа;

✓ Обеспечение диодной развязки для объединения постов вызова при работе в группе.

Комплектность:

Плата защиты матрицы питанияЕИЛА.687282.953-01 - 1 шт.

Гарантия изготовителя:

Гарантийный срок эксплуатации - 1 год со дня выпуска;

Изготовитель гарантирует безвозмездный ремонт в течение вышеуказанного срока, при соблюдении потребителем условий эксплуатации, транспортирования и хранения;

При нарушении условий эксплуатации, транспортирования и хранения, а также при механических повреждениях, претензии к его качеству работы не принимаются.

ПЛАТА ЗАЩИТЫ МАТРИЦЫ ПИТАНИЯ (ПЗМП-05)

Разработана новая плата защиты матрицы и питания ПЗМП для установки в шкафах ШУЛМ различного назначения.

Установка новой платы ПЗМП-05 в шкафу позволяет принимать и обрабатывать импульсные сигналы, поступающие как от УКПСЛ, так и от частотного преобразователя.

Причём, обрабатываются как одноканальные, так и двухканальные.

Поступление импульсов по двум каналам позволяет определять текущее направление движения кабины. Это позволяет станции управления самостоятельно определять направление легкой эвакуации, если у частотного преобразователя отсутствует данная функция. Если направление легкой эвакуации выбирается частотным преобразователем, то информация о том, вверх или вниз движется кабина при эвакуации, позволяет исключить корректировочный рейс после завершения эвакуации, т.к. не теряется информация о местоположении кабины. Корректировочный рейс также не нужен, если направление лёгкой эвакуации определяется самой станцией управления.

Комплектность:

Плата защиты матрицы питанияЕИЛА.687282.953-01 - 1 шт.

Гарантия изготовителя:

Гарантийный срок эксплуатации - 1 год со дня выпуска;

Изготовитель гарантирует безвозмездный ремонт в течение вышеуказанного срока, при соблюдении потребителем условий эксплуатации, транспортирования и хранения;

При нарушении условий эксплуатации, транспортирования и хранения, а также при механических повреждениях, претензии к его качеству работы не принимаются.

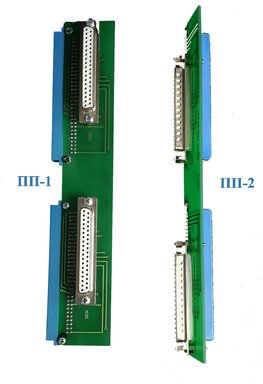

ПЛАТЫ ПЕРЕХОДНЫЕ ПП-1 И ПП-2

С целью использования на объектах новых плат ПКЛ32-03, ПКЛ32-06 (взамен установленная ранее ПКЛ32-04) разработаны переходные платы, позволяющие легко осуществлять их замену на объектах.

Плата переходная ПП-1

Обеспечивает переход с разъёмов СНП ПКЛ32-04 на DSUB в ПКЛ32-06 (слева на рис.)

Плата переходная ПП-2

Обеспечивает переход с контроллера ПКЛ32-06 DSUB на разъём СНП ПКЛ32-04 (справа на рис.)

Комплектность:

Плата переходная ПП-1 или плата переходная ПП-2 (по запросу) - 1 шт.

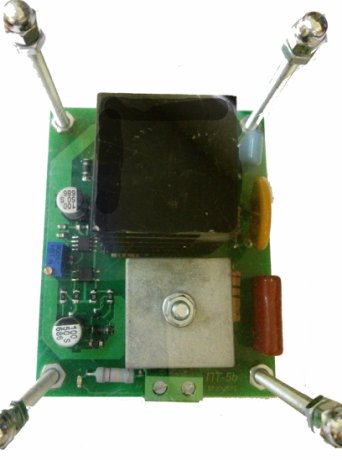

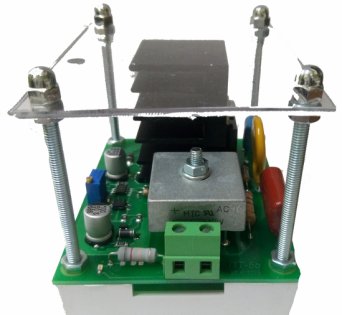

БЛОК ТОРМОЗА ДЛЯ БЕЗРЕДУКТОРНЫХ ЛЕБЁДОК ПТ-5

ЕИЛА.469155.190-05

Блок тормоза ПТ-5 используется для управления тормозными электромагнитами безредукторных лебедок ЕПМ, WSG, или любыми тормозными электромагнитами, требующими форсировку расцепления тормоза.

Блок тормоза обеспечивает работу электромагнита в режимах форсировки и удержания. В режиме форсировки на электромагнит подается постоянное напряжение около 200 В, необходимое для его быстрого срабатывания, а затем в режиме удержания - более низкое напряжение (20 - 180 В), необходимое для удержания тормоза в расцепленном состоянии. Напряжение удержания, зависящее от используемого электромагнита, плавно устанавливается с помощью многооборотного переменного резистора, находящегося на плате блока.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

✓ Напряжение питания сети, В ~ 220±10%;

Частота сети 40 - 60Гц;

Выходное напряжение фор   cировки 195 ± 5%В (DC);

Максимальный ток форсировки 8 А *;

Выходное напряжение удержания 25 - 180 (регулируется) В ( DС)

Максимальный ток удержания 4 А*;

Сопротивление нагрузки не менее 24Ом;

Время форсировки 1 - 1,5с;

Габариты (установка на DIN рейке) 700 х 900мм;

* при сопротивлении нагрузки 24 Ом Масса 0,3 кг.

Комплектность:

Блок тормоза -- 1 шт.

Паспорт -- 1 шт.

Гарантия изготовителя:

Гарантийный срок эксплуатации - 1 год со дня выпуска;

Изготовитель гарантирует безвозмездный ремонт в течение вышеуказанного срока, при соблюдении потребителем условий эксплуатации, транспортирования и хранения;

При нарушении условий эксплуатации, транспортирования и хранения, а также при механических повреждениях, претензии к его качеству работы не принимаются.

Ремонт блока тормоза может проводиться только на предприятии.

РЕЧЕВОЙ ИНФОРМАТОР (МАЛОГАБАРИТНЫЙ)

КЕУЛ.468231.001ПС

Информатор речевой лифтовой КЕУЛ 468231.001 предназначен для речевого оповещения:

✓ номеров этажей прибытия кабины в момент замедления при подходе кабины к остановке;

направления движения кабины на остановке при полностью открытой двери;

номеров нажимаемых кнопок приказов.

При нажатии на кнопку «Тест» последовательно выдаются все речевые сообщения, звуковые сигналы и музыкальные фрагменты.

По желанию заказчика, информатор может быть дополнен любыми речевыми сообщениями, рекламой и музыкальными фрагментами.

В данном исполнении, информатор предназначен для использования в лифтах со шкафом управления типа ШУЛМ. При наличии протоколов обмена может использоваться с любым другим шкафом управления. Связь со шкафом лифтовой станции – по последовательному каналу по матричным цепям.

Технические характеристики:

Напряжение питания сети ~ (150 ― 270) В, 50 Гц

Потребляемая мощность от сети ~ 1 Вт

Максимальная мощность, подаваемая на динамик: 2 Вт

Регулировка громкости : 0 ― 100%

Объявляемые этажи ― 30 обычных этажей и 9 подвальных

Количество воспроизводимых файлов: 250

Тип карты памяти ― micro SD: 0,256―16Гб

Формат воспроизводимых сообщений: МР3, WAV

Рекомендуемые производители карт памяти: Kingston, Apacer, Transcend,Kingmax

Габариты 86 х 66 х 36 мм

Виды звуковых сигналов:

о прибытии кабины на заданный этаж ― сигнал 1;

о начале открытия дверей ― сигнал 2;

о наличии препятствия в дверном проеме ― сигнал 3;

о регистрации сигнального вызова с любого этажа ― сигнал 4.

Виды музыкальных фрагментов:

фоновые музыкальные фрагменты во время движения кабины (установка по умолчанию или по заказу пользователя).

Комплектность:

✓ Информатор речевой лифтовой КЕУЛ.468231.001 -- 1 шт.

Розетка с сетевым кабелем --1 шт.

Розетка с кабелем последовательного характера -- 1 шт.

Паспорт КЕУЛ.468231.001 ПС -- 1 шт.



Гарантия изготовителя:

✓ Изготовитель гарантирует работоспособность информатора в условиях эксплуатации, хранения и транспортирования УХЛ4 по ГОСТ 15150-69.

Гарагтийный срок эксплуатации информатора -- 2 года.

Гарантийный срок исчисляется со дня ввода в эксплуатацию, но не позднее 6 месяцев со дня выпуска.

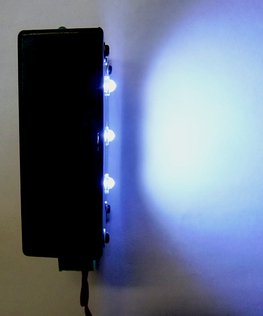

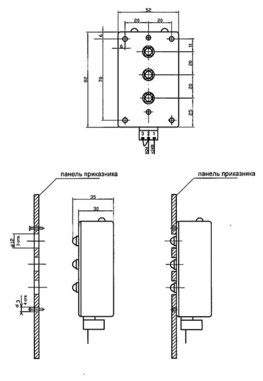

УСТРОЙСТВО АВАРИЙНОГО ОСВЕЩЕНИЯ UAO-1

КЕУЛ.425132.002 ПС

Устройство аварийного освещения кабины лифта UAO-1 предназначено для освещения кабины лифта, при пропадании основного питающего напряжения, или при отключении лифта.

Аварийное освещение включается сразу при отключении питания лифта и выключается при его подаче.

УАО содержит три сверх ярких светодиода аварийного освещения, аккумулятор, схему для зарядки аккумулятора и включения/выключения светодиодов. Для индикации состояния имеется зеленый светодиод, индицирующий наличие напряжения + 24 В, и красный светодиод, индицирующий зарядку аккумулятора. При полностью заряженном аккумуляторе красный светодиод погашен.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

✓ размеры (Д х Ш х В), 83 х 54 х 30 мм;

напряжение питания, + 24 В (DC);

ток зарядки аккумулятора, 60 мА;

аккумулятор (3,6 В, 600 ма/час);

три светодиода аварийного освещения, 6000 мкд, 100°, 25 мА каждый;

автоматическое выключение аварийного освещения после 1,5 ч его работы;

максимальное время полной зарядки аккумулятора, 3,5 ч;

автоматическое отключение аккумулятора после полной зарядки;

возможность оперативного отключения освещения путем извлечения вилки из разъема UAO-1.

Комплектность:

Устройство аварийного освещения -- 1 шт.

Паспорт КЕУЛ.425132.002 ПС -- 1 шт.

Гарантия изготовителя:

Гарантийный срок эксплуатации - 2 года со дня ввода в эксплуатацию, но не позднее 6 месяцев со дня выпуска;

Изготовитель гарантирует безвозмездный ремонт UAO-1 в течение вышеуказанного срока, при соблюдении потребителем условий эксплуатации, транспортирования и хранения;

При нарушении условий эксплуатации, транспортирования и хранения, а также при механических повреждениях UAO-1, претензии к его качеству работы не принимаются.

УСТРОЙСТВО АВАРИЙНОГО ОСВЕЩЕНИЯ UAO-2

КЕУЛ.425132.003 ПС

Устройство аварийного освещения кабины лифта UAO-2 предназначено для освещения кабины лифта, при пропадании основного питающего напряжения, или при отключении лифта.

Аварийное освещение включается сразу при отключении питания лифта и выключается при его подаче.

УАО содержит три сверх ярких светодиода аварийного освещения, аккумулятор, схему для зарядки аккумулятора и включения/выключения светодиодов. Для индикации состояния имеется зеленый светодиод, индицирующий наличие напряжения ~ 24 В, и красный светодиод, индицирующий зарядку аккумулятора. При полностью заряженном аккумуляторе красный светодиод погашен.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

✓ размеры (Д х Ш х В), 88 х 68 х 32 мм;

напряжение питания, ~ 24 В (AC);

ток зарядки аккумулятора, 60 мА; аккумулятор (3,6 В, 600 ма/час);

три светодиода аварийного освещения, 6000 мкд, 100°, 25 мА каждый;

автоматическое выключение аварийного освещения после 1,5 ч его работы;

максимальное время полной зарядки аккумулятора, 3,5 ч;

автоматическое отключение аккумулятора после полной зарядки;

возможность оперативного отключения освещения путем извлечения вилки из разъема UAO-2.

Комплектность:

Устройство аварийного освещения -- 1 шт.

Паспорт КЕУЛ.425132.003 ПС -- 1 шт.

Гарантия изготовителя:

Гарантийный срок эксплуатации - 2 года со дня ввода в эксплуатацию, но не позднее 6 месяцев со дня выпуска;

Изготовитель гарантирует безвозмездный ремонт UAO-2 в течение вышеуказанного срока, при соблюдении потребителем условий эксплуатации, транспортирования и хранения;

При нарушении условий эксплуатации, транспортирования и хранения, а также при механических повреждениях UAO-2, претензии к его качеству работы не принимаются.

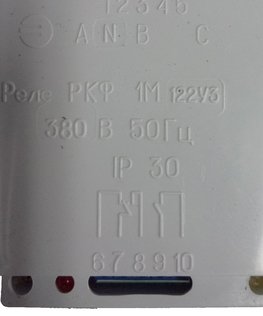

РЕЛЕ РКФ-1М122УЗ НА ДИН. РЕЙКЕ

КШНЕ.648225.001

Реле предназначено для контроля допустимого уровня напряжения и порядка чередования фаз в системах трехфазового напряжения и может использоваться в системах автоматического управления и защиты электродвигателей и других потребителей трехфазового тока при их работе на двух фазах (при обрыве одной фазы), при асимметрии между фазового напряжения.

Реле имеет сетевую индикацию состояния контролируемой сети.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

✓ Номинальное линейное линейное напряжение - 380/220 В (+10-15)%;

Мощность потребляемая реле из трехфазовой сети, при U ном. - не более 3,5 В. А;

Коэффициент возврата реле не менее 0,9 (+-0,05);Габаритные размеры -70х87х36;

Масса - не более 0,1 кг;

К винтовым зажимам клемника должны подсоединяться не более 2-х проводников сечением 1 мм.
